电能质量综合治理方案

产品背景——电能质量问题概述

       随着科学技术和国民经济的不断发展，电力电子精密仪器的大量使用，对电能质量的要求越来越高。与此同时，现代电网的用电结构也发生了很大的变化，非线性负荷和冲击负荷的大量接入，使得电力能源受到的污染日益严重。电能质量的好坏直接关乎到人们的生活与安全，人们对电能应用过程中出现的各种电能质量问题越来越重视。

   （1）电力系统中存在的非线性问题。主要包括发电机、变压器、直流输电产生的谐波，同时，在并联的电路中也会有谐波的产生。

   （2）非线性负荷。工业和生活用电负载中，非线性负荷占很大比例，产生大量谐波引发电能质量问题。大功率整流或变频装置的应用，也会产生严重的谐波电流，引入容性无功电流倒灌，降低功率因数。

   （3）电力系统故障。各种短路故障、自然灾害、人为误操作等都会造成各种电能质量问题。

产品背景——电能质量问题成因分析

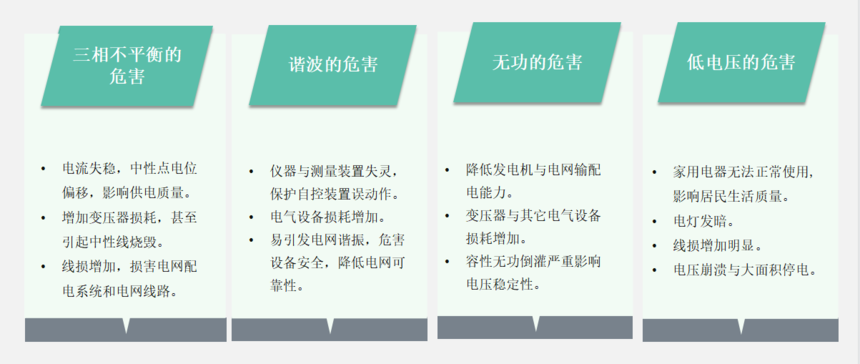

产品背景——电能质量问题危害

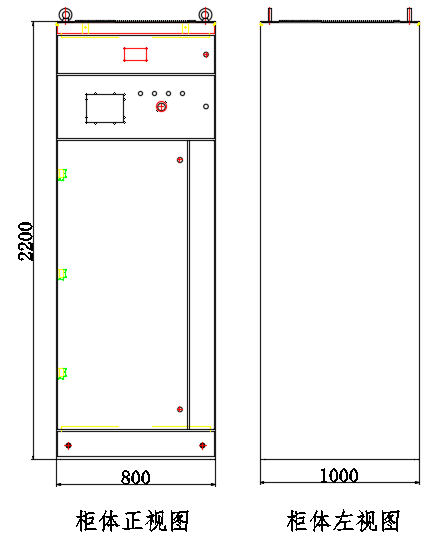

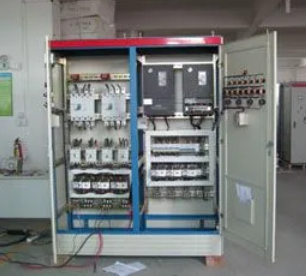

产品方案——HSVG综合治理装置

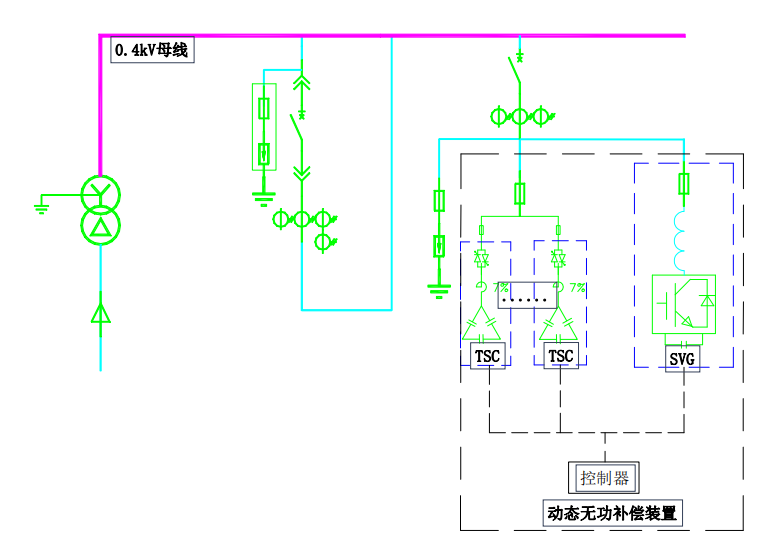

       HSVG属于混合型电能质量治理装置，通过将高功率密度有源模块（ASVG、APF）与电容器无源补偿模块（同步开关型、可控硅型）结合，能够对三相功率不平衡、无功、谐波等电能质量问题进行综合治理，具备有源模块补偿精度高、动态响应好与无源模块低成本的双重混合优势，在解决用户电能质量问题的同时降低了设备投入成本，能够提高企业效益。

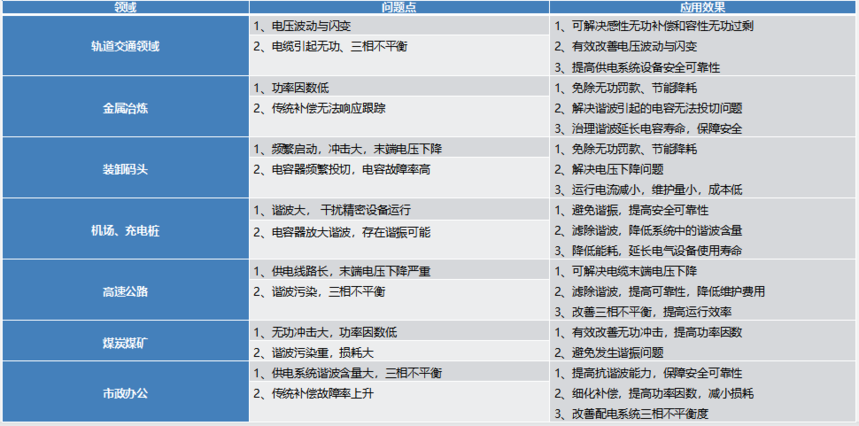

应用领域
